BT Cables de Potencia en XLPE Para alimentación de potencia o distribución de energía en baja tensión en edificios e instalaciones industriales, en tendidos subterráneos o sobre bandejas
BT Cables de Potencia en XLPE Para alimentación de potencia o distribución de energía en baja tensión en edificios e instalaciones industriales, en tendidos subterráneos o sobre bandejas; con las limitacio- nes impuestas por los Reglamentos de Instalaciones Eléctricas del lugar donde se halle la instalación. Especialmente aptos para instalaciones donde se requiera máxima capa- cidad de potencia.

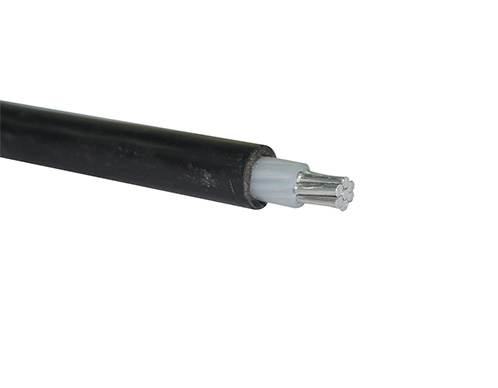

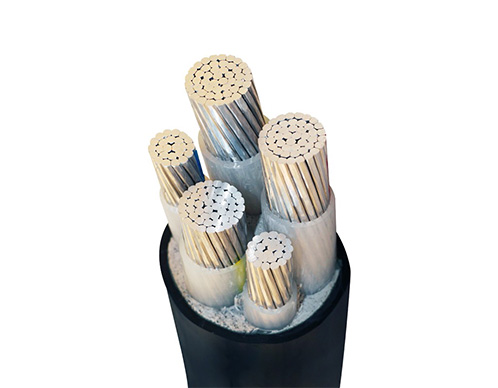

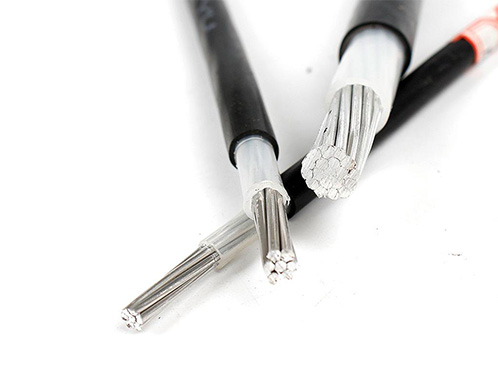

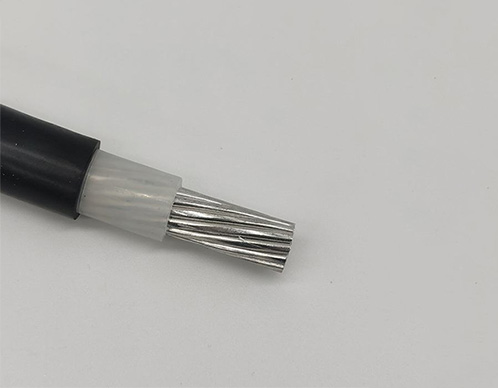

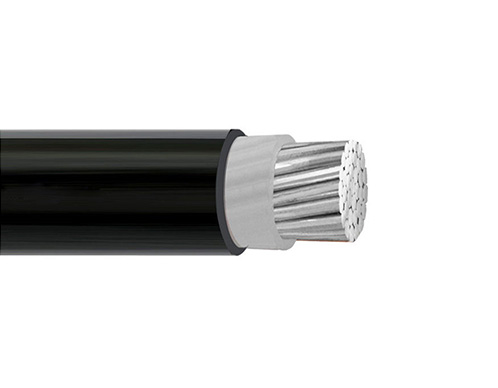

Construccion:
1.Conductor: Aluminio compactado 1350, clase 2.
2.Aislamiento: Polietileno reticulado XLPE.
3.Cubierta externa: Compuesto de PVC.
Características eléctricas
Tensión nominal de servicio Uo/U (Um) 0.6/ 1 (1.2) kV
Rigidez dieléctrica 3,5 kV
Tiempo Rigidez Dielectrica Vca al aislamiento 5 min
Temperatura máxima operación 90 °C
Temperatura de sobrecarga de emergencia 130 °C
Temperatura máxima del conductor en corto-circuito 250 °C
Normas nacionales: IEC60502-1,IEC60228
| Nro.Fases | Sección | Diam. | Mín. espes | Mín. espes. | Diám. sobre | Peso |
| [mm²] | Conductor | Aislam. | Cubierta | cubierta | aprox. | |
| [mm] | [mm] | [mm] | [mm] | [kg/km]prox. | ||
| 1 | 10 | 3,6 | 0,7 | 0,9 | 7 | 61 |
| 1 | 16 | 4.6 | 0.7 | 0.9 | 8 | 84 |
| 1 | 25 | 5.8 | 0.9 | 0.9 | 9.6 | 123 |
| 1 | 35 | 6.8 | 0.9 | 0.9 | 10.6 | 156 |
| 1 | 50 | 7.9 | 1 | 0.9 | 11.9 | 201 |
| 1 | 70 | 9.5 | 1.1 | 0.9 | 13.7 | 268 |
| 1 | 95 | 11.4 | 1.1 | 1 | 15.8 | 364 |
| 1 | 120 | 12.7 | 1.2 | 1 | 17.3 | 440 |
| 1 | 150 | 14.1 | 1.4 | 1.1 | 19.3 | 553 |
| 1 | 185 | 15.8 | 1.6 | 1.2 | 21.7 | 686 |
| 1 | 240 | 17.9 | 1.7 | 1.2 | 24 | 859 |
| 1 | 300 | 20.2 | 1.8 | 1.2 | 26.5 | 1065 |
| 1 | 400 | 23.1 | 2 | 1.4 | 30.2 | 1357 |
| 1 | 500 | 26.2 | 2.2 | 1.5 | 33.9 | 1750 |
| 1 | 630 | 29.6 | 2.4 | 1.6 | 38 | 2207 |
| 3 | 16 | 4,6 | 0,7 | 1,2 | 17,1 | 385 |
| 3 | 25 | 5.8 | 0.9 | 1.2 | 20.6 | 566 |
| 3 | 35 | 6.9 | 0.9 | 1.2 | 22.8 | 716 |
| 3 | 50 | 8 | 1 | 1.2 | 26.1 | 945 |
| 3 | 70 | 9.8 | 1.1 | 1.4 | 30.8 | 1316 |
| 3 | 95 | 11.5 | 1.1 | 1.5 | 34.7 | 1712 |
| 3 | 120 | 12.8 | 1.2 | 1.6 | 38.3 | 2091 |
| 3 | 185 | 16 | 1.6 | 1.8 | 48 | 3258 |
