CABLES MONOPOLARES MV Cu

Los cables monopolares MV de cobre son usados en distribución de energía eléctrica de media tensión. Instalaciones al aire, ductos subterráneos y canaletas.

  • Send E-mail
  • Get Price
    • Compartir con:
    Matching information Technical data Related products Inquiry

    Los cables monopolares MV de cobre son usados en distribución de energía eléctrica de media

    tensión. Instalaciones al aire, ductos subterráneos y canaletas.

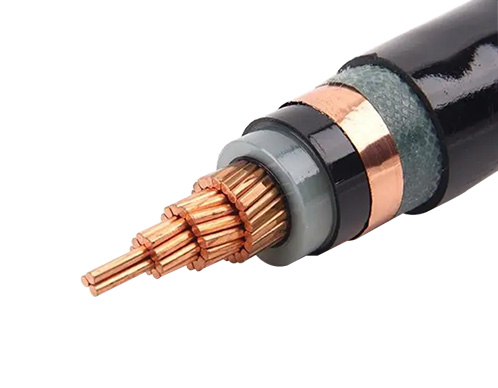

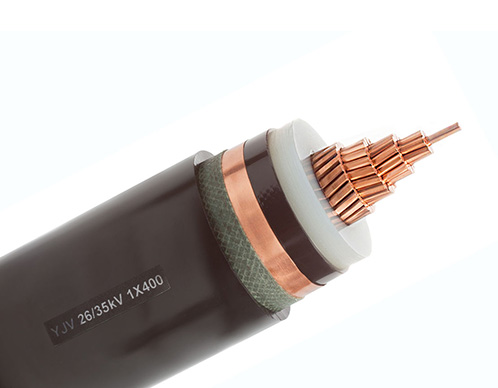

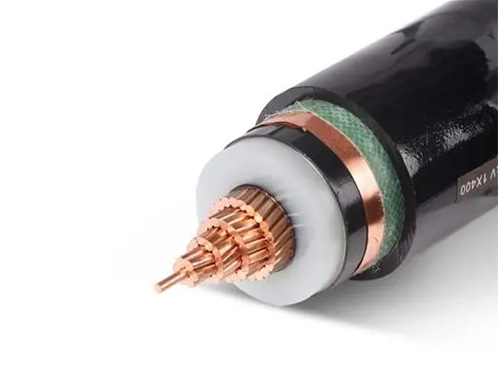

    Construcción

    1.Conductor de cobre suave cableado compacto.

    2.Blindaje del conductor en polietileno reticulado (XLPE)semiconductor.

    3.Aislamiento en polietileno reticulado (XLPE).

    4.Blindaje del aislamiento en polietileno reticulado (XLPE) semiconductor removible para instalación.

    5.Pantalla metálica en cinta de cobre (PC) con aplicaciónhelicoidal.

    6.Cubierta externa (chaqueta) en policloruro de vinilo (PVC)retardante a la llama (FR), resistente a la abrasión, calor yhumedad.



    Opcionales

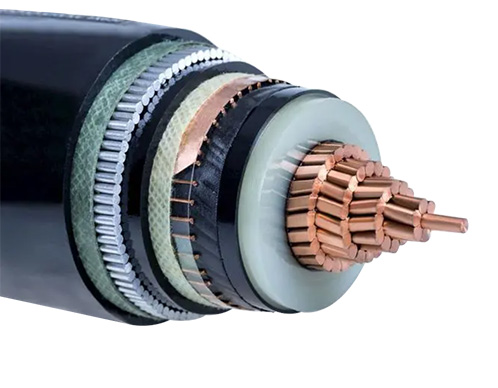

    Pantalla metálica en alambres de cobre.

    Cubierta externa en polietileno (PE) o polietileno libre de halógenos y retardante a la llama (PE HF FR).

    Armaduras para enterramiento directo.

    Cable tripolar



    Características

    Temperatura de operación: 90°C.

    Temperatura de emergencia: 130°C.

    Temperatura de corto circuito: 250°C.



    Normas de Fabricación: ICEA S-93-639, IEC60502-2

    Tensión de operación: 15 y 25 kV, 8.7/15kv, 12/20kv, 18/30kv, 21/35kv

    Cable monopolar Cu MV-90 / Nivel de aislamiento 100% / Pantalla en cinta de cobre
    Calibre Diámetro Espesor Tensión Díametro Espesor Diámetro Peso Total Ampacidad
    Nominal Nominal Aproximado Mínimo Aproximado Aproximado
    AWG / kcmil mm mm KV mm mm mm kg/km A
    2 6.81 4.45 15 16.79 1.78 22.86 762 154
    1/0 8.52 4.45 15 18.5 1.78 24.57 989 200
    2/0 9.57 4.45 15 19.55 1.78 25.62 1146 230
    4/0 12.07 4.45 15 22.05 1.78 28.12 1578 295
    250 13.25 4.45 15 23.23 1.78 29.3 1787 325
    350 15.68 4.45 15 25.66 1.78 31.73 2315 390
    500 18.74 4.45 15 28.72 1.78 34.79 3089 465
    1/0 8.52 6.6 25 22.78 1.78 28.85 1179 200
    2/0 9.57 6.6 25 23.83 1.78 29.9 1341 230
    4/0 12.07 6.6 25 26.33 1.78 32.4 1789 295
    Cable monopolar Cu MV-90 / Nivel de aislamiento 133% / Pantalla en cinta de cobre
    Calibre Diámetro Espesor Tensión Díametro Espesor Diámetro Peso Total Ampacidad
    Nominal Nominal Aproximado Mínimo Aproximado Aproximado
    AWG / kcmil mm mm kV mm mm mm kg/km A
    2 6.81 5.59 15 19.23 1.78 25.3 860 154
    1/0 8.52 5.59 15 20.94 1.78 27.01 1094 200
    2/0 9.57 5.59 15 21.99 1.78 28.06 1254 230
    4/0 12.07 5.59 15 24.49 1.78 30.56 1695 295
    500 18.74 5.59 15 31.16 1.78 37.23 3230 465
    1/0 8.52 8.13 25 25.96 1.78 32.03 1420 200
    2/0 9.57 8.13 25 27.01 1.78 33.08 1592 230
    3/0 10.75 8.13 25 28.19 1.78 34.26 1710 260
    4/0 12.07 8.13 25 29.51 1.78 35.58 1963 295
