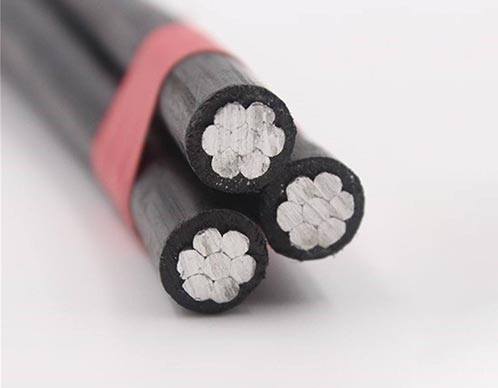

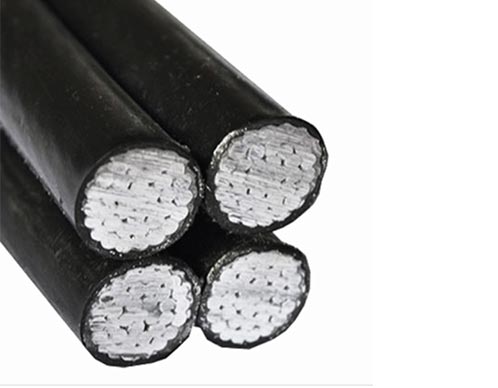

Cables preensamblado de Aluminio Poseen aislación de polietileno reticulado XLPE, sus configuraciones pueden ser dúplex, triples o cuádruples especiales para redes de distribución monofásicas y trifásicas en baja tensión (1000V).
Los cables preensamblado de Aluminio son empleados principalmente en líneas áreas de baja tensión, están constituido por múltiples conductores de fase, cuya función es únicamente eléctrica, y por un conductor neutro que además asume la función mecánica.
Poseen aislación de polietileno reticulado XLPE, sus configuraciones pueden ser dúplex, triples o cuádruples especiales para redes de distribución monofásicas y trifásicas en baja tensión (1000V).
Cables preensamblado de Aluminio utilizado ampliamente en reemplazo a las líneas áreas de cobre desnudo y líneas nuevas, sus principales ventaja son bajo costo, fácil instalación, este ultimo implica directamente menores tiempos de ejecución de los trabajos.
Construcción:
1.Conductor: Aluminio 1350, clase 2.
2.Aislamiento: Polietileno reticulado XLPE.
3.Neutro soporte aislado: Aleación de aluminio AL2 - XLPE.
Características
Temperatura de operación: 90°C.
Tensión de operación: 0,6/1 kV.
Leyenda impresa sobre las fases de color negro: “FASE A”, “FASE B” y “FASE C” o estrías según el caso.
Neutro portante aislado en polietileno reticulado (XLPE).
Normativas: IEC60502-1, IEC60228
Neutro AAAC Cubierto sin Alumbrado Público
| Nro.Fases | Sección | Diám. | Mín. | Sección | Diám. | Mín. Espes. | Diam. | Peso |
| Conductor | Cond. | espes | Neutro | Neutro | Aislam. | Nom. | aprox. | |
| Fase | de Fase | Aislam. | Soporte | Soporte | Neutro | Exterio | ||
| Mensaj. | r | |||||||
| [mm²] | [mm] | [mm] | [mm²] | [mm] | [mm] | [mm] | [kg/km] | |
| 1 | 16 | 5 | 1.14 | 25 | 6.4 | 168 | ||
| 1,14 | 16,2 | |||||||
| 1 | 25 | 5.8 | 1.14 | 25 | 6.4 | 1.14 | 17 | 195 |
| 1 | 70 | 9.8 | 1.52 | 50 | 9.1 | 1.52 | 25.3 | 445 |
| 2 | 16 | 5 | 1.14 | 25 | 6.4 | 1.14 | 17.2 | 235 |
| 2 | 25 | 5.8 | 1.14 | 25 | 6.4 | 1.14 | 18.2 | 290 |
| 2 | 35 | 6.9 | 1.14 | 25 | 6.4 | 1.14 | 19.7 | 353 |
| 2 | 35 | 6.9 | 1.14 | 50 | 9.1 | 1.52 | 22.8 | 452 |
| 2 | 50 | 8.1 | 1.52 | 35 | 7.6 | 1.14 | 23.7 | 488 |
| 2 | 50 | 8.1 | 1.52 | 50 | 9.1 | 1.52 | 25.3 | 553 |
| 2 | 70 | 9.8 | 1.52 | 50 | 9.1 | 1.52 | 27.7 | 691 |
| 3 | 16 | 5 | 1.14 | 25 | 6.4 | 1.14 | 18.6 | 303 |
| 3 | 25 | 5.8 | 1.14 | 25 | 6.4 | 1.14 | 20.1 | 385 |
| 3 | 25 | 5.8 | 1.14 | 35 | 7.6 | 1.14 | 20.7 | 419 |
| 3 | 35 | 6.9 | 1.14 | 25 | 6.4 | 1.14 | 22.1 | 479 |
| 3 | 35 | 6.9 | 1.15 | 50 | 9.1 | 1.53 | 24 | 578 |
| 3 | 50 | 8.1 | 1.52 | 35 | 7.6 | 1.14 | 26.7 | 665 |
| 3 | 70 | 9.8 | 1.52 | 50 | 9.1 | 1.52 | 31.1 | 937 |
| 3 | 70 | 9.8 | 1.52 | 70 | 10.7 | 1.52 | 32 | 1004 |
| 3 | 95 | 11.5 | 1.52 | 50 | 9.1 | 1.52 | 34.4 | 1185 |
| 3 | 95 | 11.5 | 1.52 | 70 | 10.7 | 1.52 | 35.3 | 1251 |
| 3 | 120 | 12.8 | 2.04 | 70 | 10.7 | 1.52 | 39.7 | 1539 |
| 3 | 150 | 14.3 | 2.03 | 70 | 10.7 | 1.52 | 42.5 | 1796 |
| 3 | 185 | 16 | 2.03 | 50 | 9.1 | 1.52 | 44.9 | 2072 |
| 3 | 240 | 18.4 | 2.03 | 50 | 9.1 | 1.52 | 49.3 | 2589 |
