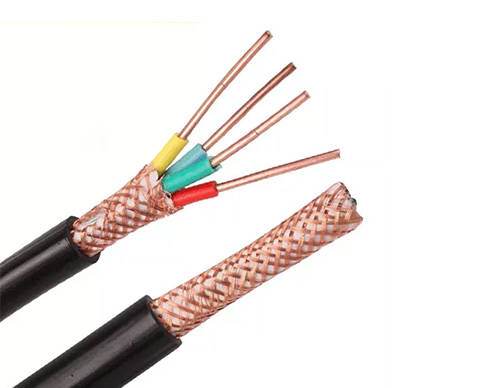

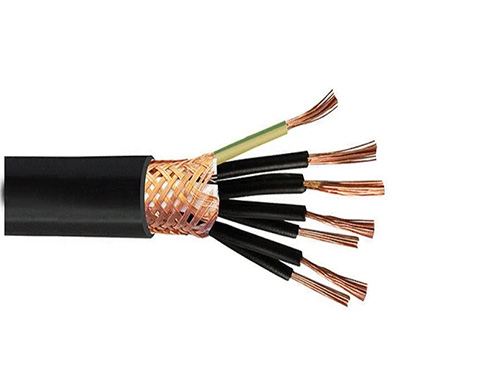

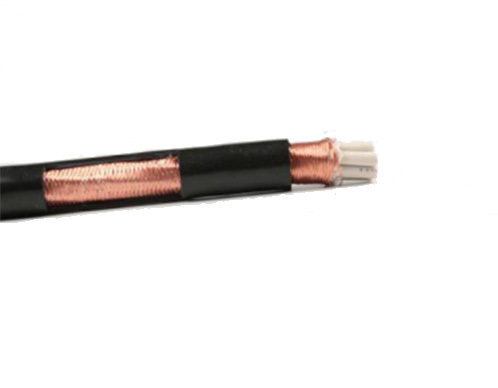

El cable de control apantallado con aislamiento de PVC y revestimiento de cobre trenzado funciona como cable de control, monitorización o protección bajo una tensión nominal de CA de 450/750V o inferior.
Aplicación
El cable de control es adecuado para el cableado de equipos e instrumentos de control eléctrico, la supervisión y el control del circuito de retorno, la protección eléctrica y la medición en la unidad de distribución de energía bajo la circunstancia de que la tensión nominal es de hasta 450/750V CA.
Normas
GB9330-1988、 IEC60227、 ASTM B230、B231、B400
Construcción
1.La temperatura de trabajo a largo plazo del conductor del cable aislado con PVC (BV-90) es 90℃，los otros son 70℃
2.La temperatura de trabajo a largo plazo del conductor del cable aislado con XLPE es de 90℃.
3.La temperatura para el tendido de los cables no puede ser inferior a 0℃.
Nota:
Los cables eléctricos especiales se diseñan y fabrican según los requisitos especiales del cliente.
| Tipo | Nombre | Área de sección transversal | Número de núcleos | Aplicación |
| (mm2) | ||||
| KVV | Cable de control con cubierta de PVC y aislamiento de PVC de núcleo de cobre | 0.75, 1.0, 1.5, 2.5 | 2月16日 | Instalación permanente en interiores, en zanjas de cables o en conductos |
| 4, 6 | 2月14日 | |||
| 10 | 2月10日 | |||
| KVVP | Cable de control blindado, trenzado con cubierta de PVC de núcleo de cobre | 0.75, 1.0, 1.5, 2.5 | 2-61 | Instalación permanente en interiores, en zanjas de cables o .en conductos |
| 4, 6 | 2月14日 | |||
| 10 | 2月10日 | |||
| KVVP | Cable de control blindado con cinta de cobre de la cubierta aislante de PVC de núcleo de cobre | 0.75, 1.0, 1.5, 2.5 | 4月10日 | Instalación permanente en interiores, en zanjas de cables o en conductos |
| 4, 6 | 7-61 | |||
| 10 | 4月10日 | |||
| KVV | Cable de control armado con cinta de acero de la cubierta aislante de PVC de núcleo de cobre | 0.75, 1.0, 1.5, 2.5 | 7-61 | Instalación permanente en interiores, en zanjas para cables, capaz de soportar mayores fuerzas mecánicas externas |
| 4,6 | 4月14日 | |||
| 10 | 4月14日 | |||
| KVVR | Cable de control flexible con núcleo de cobre aislado y revestido con PVC | 0.5-2.5 | 4-61 | Se instala en interiores donde se requiere flexibilidad y movilidad |
| KVVRP | Cable flexible de control blindado y trenzado con la cubierta aislante PVC de núcleo de cobre | 0.5,0.75,1.0 | 4-61 | Se instala en interiores donde se requiere un blindaje flexible y movilidad |
| 1.5,2.5 | 4-48 | |||
| KYJV | Cable de control con cubierta de PVC y aislamiento de XLPE reticulado de núcleo de cobre | 0.75,1.0,1.5, 2.5 | 2月16日 | Instalación permanente en interiores, en zanjas de cables o en conductos |
| 4,6 | 2月14日 | |||
| 10 | 2月10日 | |||
| KYJVP | Cable de control con cubierta de PVC, blindado y trenzado, de aislamiento de XLPE reticulado de núcleo de cobre | 0.75,1.0,1.5, 2.5 | 2-61 | Instalación permanente en interiores, en zanjas de cables o en conductos |
| 4,6 | 2月14日 | |||
| 10 | 2月10日 | |||
| KYJV22 | Cable de control con cubierta de PVC armado con cinta de acero aislado XLPE reticulado de núcleo de cobre | 0.75,1.0,1.5, 2.5 | 7-61 | Instalación permanente en interiores, en zanjas para cables, capaz de soportar mayores fuerzas mecánicas externas |
| 4,6 | 4月14日 | |||
| 10 | 4月10日 | |||
| KYJVP2 | Cable de control con cubierta PVC blindado con tira de cobre de aislamiento XLPE reticulado de núcleo de cobre | 0.75, 1.0, 1.5, 2.5 | 7-61 | Instalación permanente en interiores, en zanjas de cables o en conductos |
| 4, 6 | 4月14日 | |||
| 10 | 4月10日 | |||
| KYJVR | Cable flexible de control con cubierta de PVC y aislamiento de XLPE con núcleo de cobre | 0.5-2.5 | 4-61 | Se instala en interiores donde se requiere flexibilidad y movilidad |
| KYJVRP | Cable flexible de control con cubierta de PVC, blindado y trenzado, de aislamiento de XLPE de núcleo de cobre | 0.5,0.75,1.0 | 4-61 | Se instala en interiores donde se requiere un blindaje flexible y movilidad |
| 1.5,2.5 | 4-48 |
