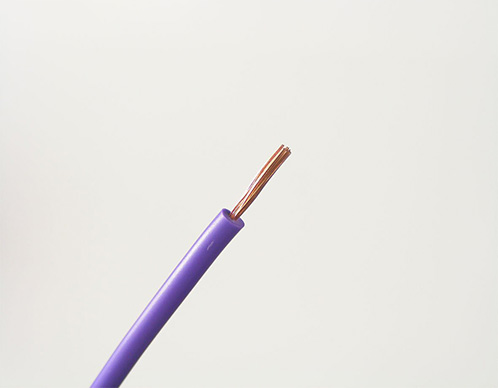

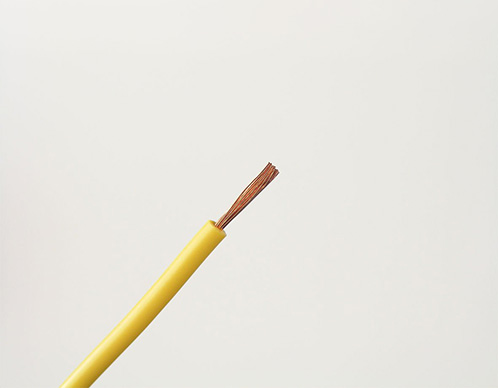

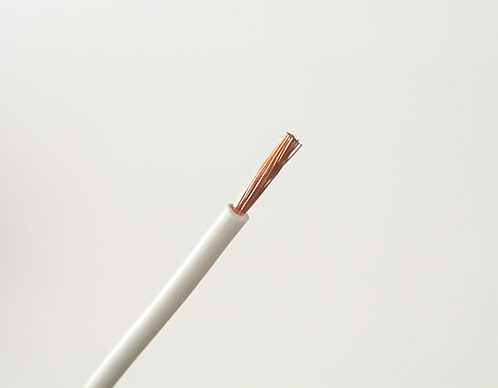

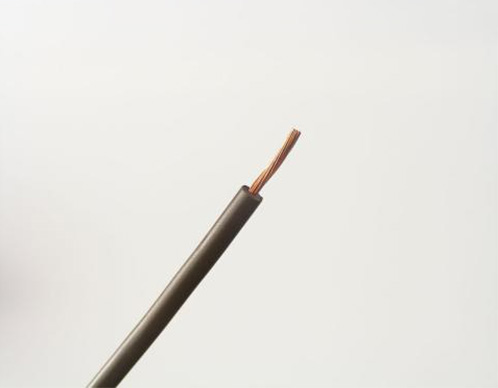

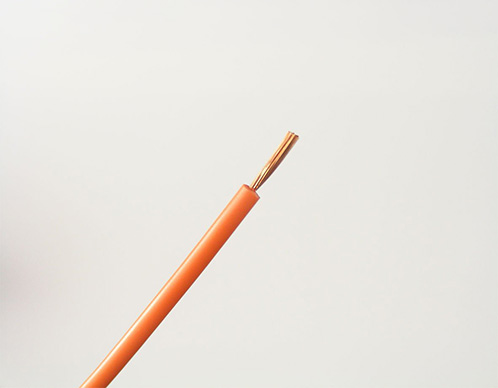

Alambre y cables eléctricos flexibles con aislamiento de PVC para vehículos recreativos utilizados para instalaciones fijas protegidas en el interior de aparatos y en o sobre accesorios de iluminación.
Aplicación:
Diseñado para su uso en los paneles de control de interruptores, relés e instrumentación de los equipos de conmutación de energía y para fines tales como conectores internos en equipos rectificadores, arrancadores de motor y controladores.
Características físicas:
Temperatura de servicio disponible：+70℃,+90℃,+105℃
Temperatura de montaje: -5°C~+40°C
Conductor: Cobre liso flexible clase 5
Norma: 300/500V 60227 IEC06, GB/T5023.3-2008
450/750V 60227 IEC02, GB/T5023.3-2008
Nota:
Los cables eléctricos especiales se diseñan y fabrican según los requisitos especiales del cliente.
| Sección transversal nominal（mm²） | Estructura del conductor | Espesor del aislamiento | Diámetro aproximado del cable | Max. DC conductor | Min. Insulating |
| (NO./mm) | (mm) | (mm) | resistance at 20℃ | resistance | |
| (Ω/km) | at 70℃ | ||||
| (MΩ·km) | |||||
| 1*0.5 | 16/0.2 | 0.6 | 2.6 | 9.1 | 0.013 |
| 1*0.75 | 24/0.2 | 0.6 | 2.8 | 12.2 | 0.011 |
| 1*1.0 | 32/0.2 | 0.6 | 3 | 15.1 | 0.01 |
RV-90℃
| Sección transversal nominal（mm²） | Estructura del conductor | Máx. Diámetro general (mm) | Espesor del aislamiento | Peso aproximado del cable(kg/km) | Min. Resistencia de aislamiento a 90℃ (MΩ/km) |
| (No./mm) | (mm) | ||||
| 1*0.5 | 16/0.2 | 2.5 | 0.6 | 10.2 | 0.013 |
| 1*0.75 | 24/0.2 | 2.7 | 0.6 | 13.5 | 0.012 |
| 1*1.0 | 32/0.2 | 2.8 | 0.6 | 16.4 | 0.01 |
| 1*1.5 | 30/0.25 | 3.4 | 0.7 | 21.4 | 0.009 |
| 1*2.5 | 49/0.25 | 4.1 | 0.8 | 34.5 | 0.009 |
450/750V
| Sección transversal nominal（mm²） | Estructura del conductor | Espesor del aislamiento | Máx. Diámetro general (mm) | Resistencia del Conductor a 20 ℃ | Min. Resistencia de aislamiento a 70℃ (MΩ/km) |
| (No./mm) | (mm) | ||||
| 1*1.5 | 30/0.25 | 0.7 | 3.5 | 13.3 | 0.01 |
| 1*2.5 | 50/0.25 | 0.8 | 4.2 | 7.98 | 0.009 |
| 1*4 | 77/0.26 | 0.8 | 4.8 | 4.95 | 0.007 |
| 1*6 | 78/0.31 | 0.8 | 6.3 | 3.3 | 0.006 |
| 1*10 | 84/0.39 | 1 | 7.6 | 1.91 | 0.0056 |
| 1*16 | 133/0.39 | 1 | 8.8 | 1.21 | 0.0046 |
| 1*25 | 189/0.41 | 1.2 | 11 | 0.78 | 0.0044 |
| 1*35 | 259/0.41 | 1.2 | 12.5 | 0.554 | 0.0038 |
| 1*50 | 361/0.41 | 1.4 | 14.5 | 0.386 | 0.0037 |
| 1*70 | 337/0.51 | 1.4 | 17 | 0.272 | 0.0032 |
