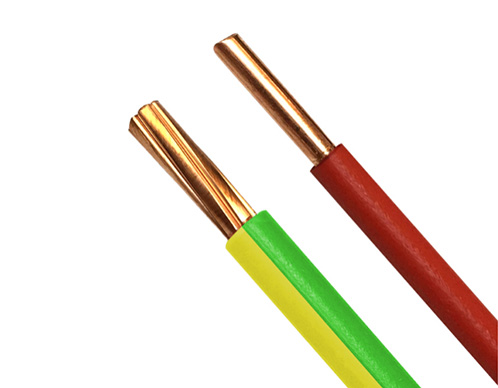

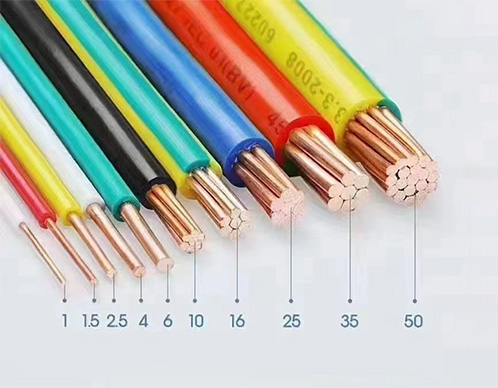

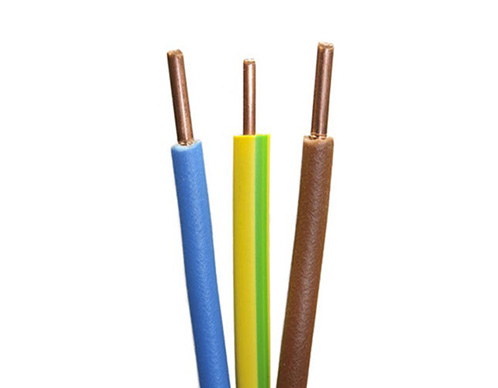

Alambre eléctrico BV de un solo núcleo de 1,5mm 2,5mm 4mm 6mm con cubierta de PVC Conductor de cobre, utilizado para los conductores de tierra separada, cuadro eléctrico y el cableado del panel de control
Aplicación:
Para su uso en conductos e instalaciones fijas,protegidas en aparamenta, iluminación, también para el cableado de edificios y el cableado interno de aparatos y electrodomésticos.
Normas:
300/500V---60227 IEC 05(BV) / GB/T5023.3-2008
450/750V---60227 IEC 01(BV) / GB/T5023.3-2008
Características físicas:
Temperatura de servicio：+70℃,+90℃,+105℃ disponible
Temperatura de montaje: 0°C~+40°C
Nota:
Los cables eléctricos especiales se diseñan y fabrican según los requisitos especiales del cliente.
| Área de la Sesión Nominal (mm2) | Número y diámetro del Conductor (mm) | Máx. Diámetro general (mm) | Peso (Kg/km) | Resistencia del Conductor a 20 ℃ |
| 1×0.5 | 1/0.80 | 2.3 | 8.5 | 36 |
| 1×0.75(A) | 1/0.97 | 2.5 | 11.1 | 24.5 |
| 1×0.75(B) | 7/0.37 | 2.6 | 12 | 24.5 |
| 1×1.0(A) | 1/1.13 | 2.6 | 12 | 24.5 |
| 1×1.0(B) | 7/0.43 | 2.7 | 13.9 | 18.1 |
A--significa cobre sólido recocido clase 1; B--significa cobre trenzado, clase 2
450/750V
| Área de la Sesión Nominal (mm2) | Número y diámetro del Conductor (mm) | Máx. Diámetro general (mm) | Peso (Kg/km) | Resistencia del Conductor a 20 ℃ | ||
| Cu | Al | Cu | Al | |||
| 1×1.5(A) | 1/1.38 | 3.2 | 20.3 | 12.1 | ||
| 1×1.5(B) | 7/0.52 | 3.3 | 21.6 | 12.1 | ||
| 1×2.5(A) | 1/1.78 | 3.9 | 31.6 | 17 | 7.41 | 11.8 |
| 1×2.5(B) | 7/0.68 | 4 | 34.8 | 7.41 | ||
| 1×4(A) | 1/2.25 | 4.4 | 47.1 | 22 | 4.61 | 7.39 |
| 1×4(B) | 7/0.85 | 4.6 | 50.3 | |||
| 1×6(A) | 1/2.76 | 5 | 50.3 | 29 | 3.08 | 4.91 |
| 1×6(B) | 7/1.04 | 5.2 | 53.7 | 3.08 | ||
| 1×10 | 7/1.35 | 6.4 | 119 | 62 | 1.83 | 3.08 |
| 1×16 | 7/1.70 | 7.8 | 179 | 78 | 1.15 | 1.91 |
| 1×25 | 27/2.04 | 9.7 | 281 | 118 | 0.727 | 1.2 |
| 1×35 | 27/2.52 | 10.9 | 381 | 156 | 0.524 | 0.866 |
| 1×50 | 19/1.78 | 12.8 | 521 | 215 | 0.387 | 0.641 |
| 1×70 | 19/2.14 | 14.4 | 734 | 282 | 0.268 | 0.443 |
| 1×95 | 19/2.52 | 17.1 | 962 | 385 | 0.193 | 0.32 |
| 1×120 | 37/2.03 | 18.8 | 1180 | 431 | 0.153 | 0.253 |
| 1×150 | 37/2.25 | 20.9 | 1470 | 539 | 0.124 | 0.208 |
| 1×185 | 37/2.52 | 23.3 | 1810 | 666 | 0.0991 | 0.164 |
| 1×240 | 61/2.25 | 26.6 | 2350 | 857 | 0.0754 | 0.125 |
| 1×300 | 61/2.52 | 29.6 | 2930 | 1070 | 0.0601 | 0.1 |
| 1×400 | 61/2.85 | 33.2 | 3870 | 1390 | 0.047 | 0.0778 |
A--significa cobre sólido recocido clase 1; B--significa cobre trenzado, clase 2
