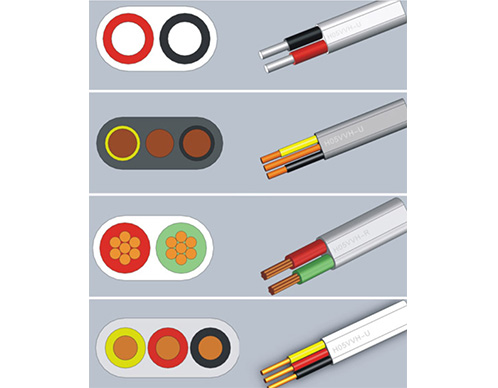

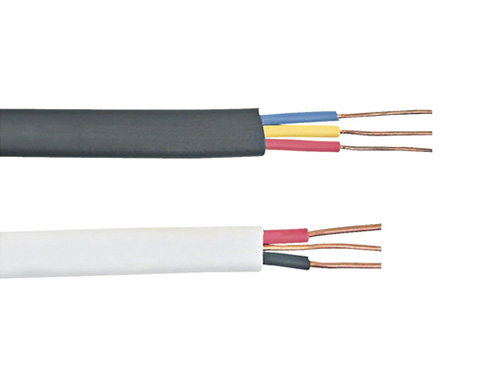

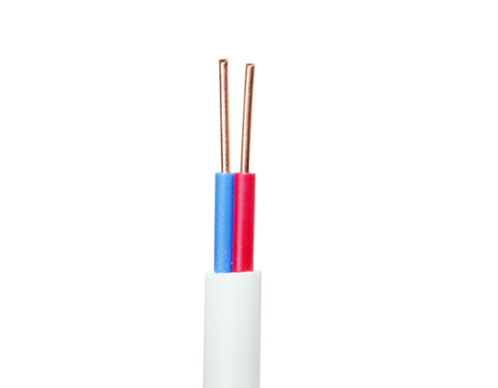

Cable plano con conductor de cobre y aislamiento de PVC, adecuado para el cableado de superficie, en interiores o exteriores
Aplicación:
Cableado fijo o para equipos de potencia con tensión nominal de C.A. hasta 450/750V inclusive.
Normas: GB/T 5023-2008, BS 6004, IEC 60227, AS/NZS 5000.2
Características físicas:
Temperatura de servicio：+70℃,+90℃,+105℃ disponible
Temperatura de montaje: 0°C~+40°C
Nota:
Los cables eléctricos especiales se diseñan y fabrican según los requisitos especiales del cliente.
| Nom. Sección transversal(mm²) | Máx. Diámetro general (mm) | Espesor nominal de aislamiento (mm) | Espesor de la cubierta (mm) | Resistencia del Conductor a 20 ℃ (Ω/km) | Min. Resistencia de aislamiento a 70℃ (MΩ/km) |
| 2×0.75 | 4.6×7.1 | 0.6 | 0.9 | 24.5 | 0.013 |
| 2×1.0 | 4.8×7.4 | 0.6 | 0.9 | 18.1 | 0.012 |
| 2×1.5 | 5.3×8.5 | 0.7 | 0.9 | 12.1 | 0.012 |
| 2×2.5 | 6.2×10.1 | 0.8 | 1 | 7.41 | 0.01 |
| 2×4.0 | 6.7×11.1 | 0.8 | 1 | 4.61 | 0.0087 |
| 2×4.0 | 6.9×11.5 | 0.8 | 1 | 4.61 | 0.0083 |
| 2×6.0 | 7.5×12.5 | 0.8 | 1.1 | 3.08 | 0.0074 |
| 2×6.0 | 7.8×13.0 | 0.8 | 1.1 | 3.08 | 0.007 |
| 2×10.0 | 9.5×16.2 | 1 | 1.2 | 1.83 | 0.0067 |
| 3×0.75 | 4.6×9.6 | 0.6 | 0.9 | 24.5 | 0.0013 |
| 3×1.0 | 4.8×10.1 | 0.6 | 0.9 | 18.1 | 0.0012 |
| 3×1.5 | 5.3×11.7 | 0.7 | 0.9 | 12.1 | 0.0011 |
| 3×2.5 | 6.2×14 | 0.8 | 1 | 7.41 | 0.001 |
| 3×4.0 | 7.0×15.8 | 0.8 | 1 | 4.61 | 0.0087 |
| 3×4.0 | 7.1×16.3 | 0.8 | 1 | 4.61 | 0.0083 |
| 3×6.0 | 7.5×17.5 | 0.8 | 1.1 | 3.08 | 0.0074 |
| 3×6.0 | 7.8×18.2 | 0.8 | 1.1 | 3.08 | 0.007 |
| 3×10.0 | 9.5×23 | 0.8 | 1.2 | 1.83 | 0.0067 |
