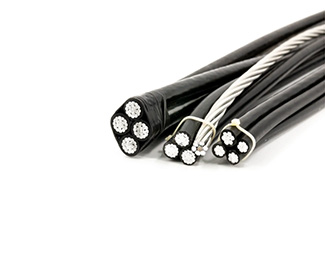

Cables Protegidos de Aluminio para MT

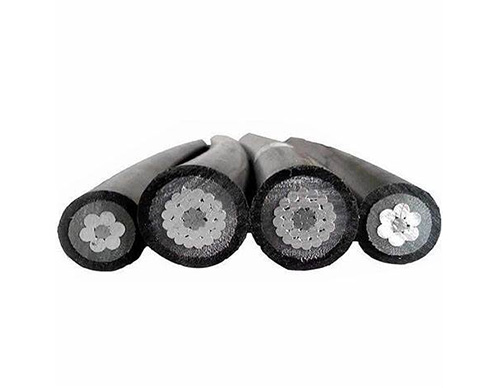

Los conductores cubiertos para redes compactas tipo A.A.C., A.C.S.R. y A.A.A.C. son cableados concéntricamente, y son construidos con alambres de aluminio, sobre el conductor metálico se aplica un primer recubrimiento de material semiconductor, posteriormente se aisla con una capa uniforme de polietileno reticulado (XLPE) o LDPE y una cubierta en XLPE o HDPE antitracking.

  • Send E-mail
  • Get Price
    • Compartir con:
    Matching information Technical data Related products Inquiry

    Los conductores cubiertos para redes compactas tipo A.A.C., A.C.S.R. y A.A.A.C. son cableados concéntricamente, y son construidos con alambres de aluminio, sobre el conductor metálico se aplica un primer recubrimiento de material semiconductor, posteriormente se aisla con una capa uniforme de polietileno reticulado (XLPE) o LDPE y una cubierta en XLPE o HDPE antitracking.

    Los cables cubiertos para redes compactas  utilizados para líneas de transmisión y distribución de energía eléctrica, en zonas arborizadas o industriales. Su tensión de servicio para todas las aplicaciones varía en función del espesor de la pared de la cubierta pudiendo ser de 15 kV y 25 kV.

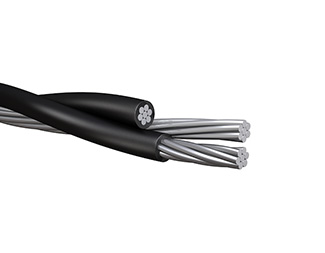

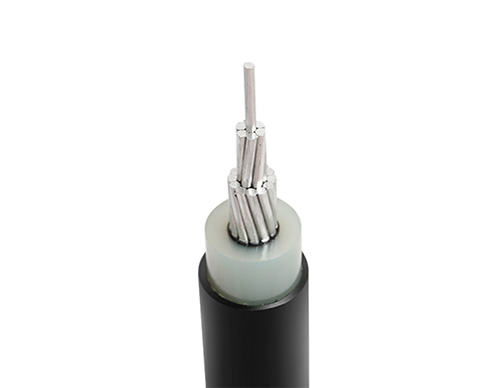

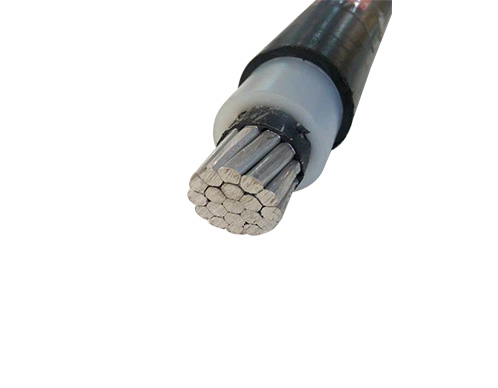

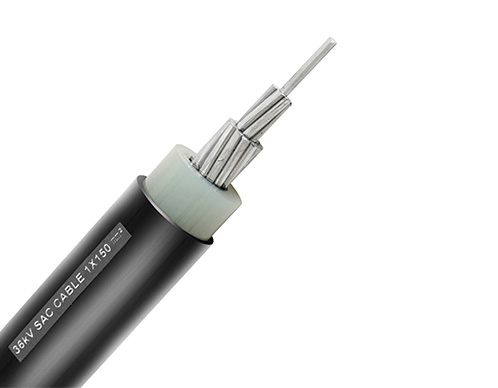

    Construcción:

    Conductor: Alambre de aluminio trefilado rígido compacto. Pantalla del conductor: Polietileno reticulado semiconductor.

    Aislamiento : Polietileno reticulado

    Cubierta : Polietileno reticulado resistente a la vía (Negro)

    15kv
    Nominal cross - sectional area Minimum number of wire Diameter of Thickness of Thickness of Overall diameter (Approx.) Maximum DC. Minimum insulation resistance at 15.6°C Allowable ampacities in free Cable weight (Approx.)
    mm² No. conductor (Approx.) insulation sheath mm conductor resistance at 20°C MΩ-km air at 40°C ambient kg / km
        mm mm mm   Ω / km   A
    35 6 6.9 1.91 1.91 16 0.868 1,820 151 232
    50 6 8 1.91 1.91 17.5 0.641 1,612 187 291
    70 12 9.8 1.91 1.91 19 0.443 1,445 231 358
    95 15 11.4 1.91 1.91 21 0.32 1,284 281 451
    120 15 12.9 1.91 1.91 22.5 0.253 1,152 324 552
    150 15 14.1 1.91 1.91 24 0.206 1,070 375 639
    185 30 15.8 1.91 1.91 25.5 0.164 980 433 763
    240 30 18.3 1.91 1.91 28 0.125 874 525 953



    25kv
    Nominal cross - sectional area Minimum number of wire Diameter of Thickness of Thickness of Overall diameter (Approx.) Maximum DC. Minimum insulation resistance at 15.6°C Allowable ampacities in free Cable weight (Approx.)
    mm² No. conductor (Approx.) insulation sheath mm conductor resistance at 20°C MΩ-km air at 40°C ambient kg / km
        mm mm mm   Ω / km   A
    mm² No. mm mm mm mm Ω / km MΩ-km A kg / km
    35 6 6.9 3.18 3.18 21 0.868 2,580 149 363
    50 6 8 3.18 3.18 22 0.641 2,314 186 432
    70 12 9.8 3.18 3.18 24.5 0.443 2,100 229 509
    95 15 11.4 3.18 3.18 26 0.32 1,887 279 615
    120 15 12.9 3.18 3.18 27 0.253 1,712 321 729
    150 15 14.1 3.18 3.18 29.5 0.206 1,600 371 826
    185 30 15.8 3.18 3.18 31 0.164 1,477 429 959
    240 30 18.3 3.18 3.18 33.5 0.125 1,328 520 1,170



    35kv
    Nominal cross - sectional area Minimum number of wire Diameter of Thickness of Thickness of Overall diameter (Approx.) Maximum DC. Minimum insulation resistance at 15.6°C Allowable ampacities in free Cable weight (Approx.)
    mm² No. conductor (Approx.) insulation sheath mm conductor resistance at 20°C MΩ-km air at 40°C ambient kg / km
        mm mm mm   Ω / km   A
    mm² No. mm mm mm mm Ω / km MΩ-km A kg / km
    50 6 8 4.45 3.18 25.5 0.641 2,606 184 517
    70 12 9.8 4.45 3.18 27.5 0.443 2,375 227 599
    95 15 11.4 4.45 3.18 29 0.32 2,144 276 711
    120 15 12.9 4.45 3.18 31 0.253 1,952 318 831
    150 15 14.1 4.45 3.18 32.5 0.206 1,830 367 933
    185 30 15.8 4.45 3.18 33.5 0.164 1,694 425 1,073
    240 30 18.3 4.45 3.18 36.5 0.125 1,529 515 1,293
