Photovoltaic wire commonly known as PV wire is a single-conductor wire used to connect the panels of a photovoltaic electric energy system. PV wire will convey the electrical energy back to a collection point or piece of equipment.
El cable fotovoltaico, comúnmente conocido como cable PV, es un cable de un solo conductor que se utiliza para conectar los paneles de un sistema de energía eléctrica fotovoltaica. El cable fotovoltaico transportará la energía eléctrica de regreso a un punto de recolección o pieza de equipo.
Aplicación:
Los sistemas fotovoltaicos, o paneles solares, son sistemas de producción de energía eléctrica que capturan la luz solar para producir electricidad a través de un proceso de conversión de energía. La electricidad se produce en el panel y se necesita cableado para transportar la energía eléctrica de regreso a un punto de recolección o pieza de equipo. El cable fotovoltaico es un tipo específico de cable creado para aplicaciones fotovoltaicas.

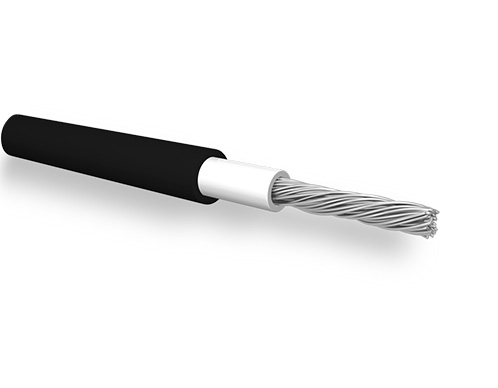

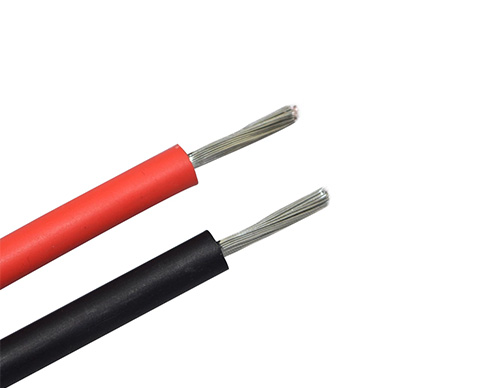

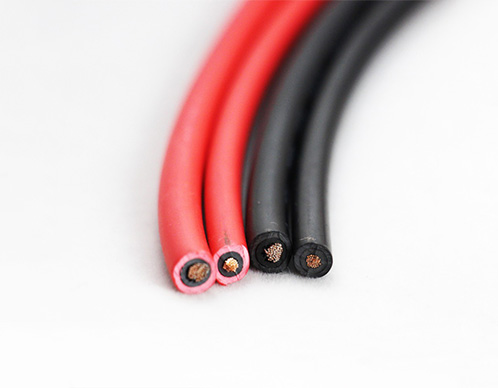

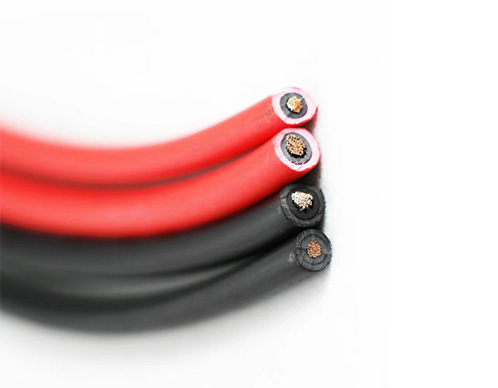

Construcción:
El cable fotovoltaico, comúnmente conocido como cable PV, es un cable de un solo conductor que se utiliza para conectar los paneles de un sistema de energía eléctrica fotovoltaica.
Conductor: cobre estañado trenzado
Aislamiento: poliolefina reticulada por haz de electrones
Chaqueta: poliolefina reticulada por haz de electrones
PV wire sizes for panels are commonly constructed of copper conductors. In UL standard, PV wire 1 kV and 2 kV constructions often contain the same insulation thickness. 2 kV PV wires are a standard construction for systems that require cables rated over 600 V.
Estándar: UL-4703, UL-854 UL 1685-FT/IEEE 1202(70,000 Btu/hr) Texto Llama(1/0 AWG ) ICEA T-29-520(210,000 Btu/hr) Texto Llama
Parámetros del cable fotovoltaico
Cable fotovoltaico bajo UL4703 18AWG~4/0AWG Múltiples colores
| Construcción | Construcción de conductores | Regiones comunitarias | Diámetro exterior para 600V | Diámetro exterior para 1000/2000V | Resistencia Máx. |
| AWG | nxmm | mm² | mm | mm | Ω/Km |
| 18 | 16X0.254 | 0.823 | 4.25 | 5 | 23.2 |
| 16 | 26X0.254 | 1.31 | 4.55 | 5.3 | 14.6 |
| 14 | 41X0.254 | 2.08 | 5.1 | 5.9 | 8.96 |
| 12 | 47X0.3 | 3.31 | 5.5 | 6.2 | 5.64 |
| 10 | 105X0.254 | 5.261 | 6.3 | 7.05 | 3.546 |
| 8 | 168X0.254 | 8.367 | 8.3 | 8.7 | 2.23 |
| 6 | 266X0.254 | 13.3 | 9.8 | 10.3 | 1.403 |
| 4 | 420X0.254 | 21.15 | 11.7 | 11.6 | 0.882 |
| 2 | 665X0.254 | 33.62 | 13.3 | 13.4 | 0.5548 |
| 1 | 836X0.254 | 42.41 | 15.2 | 16.1 | 0.4398 |
| 1/0 | 1045X0.254 | 53.49 | 17 | 17.1 | 0.3487 |
| 2/0 | 1330X0.254 | 67.43 | 18.3 | 18.8 | 0.2766 |
| 3/0 | 1672X0.254 | 85.01 | 19.8 | 20.4 | 0.2194 |
| 4/0 | 2109X0.254 | 107.2 | 21.5 | 21.8 | 0.1722 |
| Datos técnicos | |
| Tensión nominal | U=600,1000/2000VAC |
| Prueba de voltaje en cable terminado | U=600,1000/2000VAC |
| Temperatura ambiente | -40℃~+90℃ |
| Vida de servicio | >25 years（-40℃~+90℃） |
| Factor de estabilidad | UL854 |
| Permitividad relativa | UL854 |
| Resistencia a soluciones ácidas y alcalinas | UL854 |
| Prueba de doblado en frío | UL854 |
| Resistencia a la intemperie/U | UL2556 |
| Prueba en condiciones de fuego | UL1581 VW-1 |
| Construcción | Construcción de conductores | Diámetro exterior del conductor | Cable externo | Resistencia Máx. | Capacidad de carga actual a 60 ℃ |
| mm² | nxmm | mm | mm | Ω/Km | A |
| 1X1.5 | 30X0.25 | 1.58 | 4.6 | 13.7 | 30 |
| 1X2.5 | 47X0.25 | 1.98 | 5.1 | 8.21 | 41 |
| 1X4.0 | 56X0.283 | 2.35 | 5.5 | 5.09 | 55 |
| 1X6.0 | 84X0.283 | 3.06 | 6.3 | 3.39 | 70 |
| 1X10 | 142X0.3 | 4.6 | 7.8 | 1.95 | 98 |
| 1x16 | 228X0.3 | 5.6 | 9.2 | 1.24 | 132 |
| 1x25 | 361X0.3 | 6.95 | 11.3 | 0.795 | 176 |
| 1x35 | 494X0.3 | 8.3 | 13.3 | 0.565 | 218 |
| Datos técnicos | |
| Tensión nominal | （DC）:1.5KV （AC）:1.0/1.0KV |
| Completar la prueba de tension del cable | （AC）:6.5KV （DC）:15KV,5MIN |
| Temperatura ambiente | -40℃~+90℃ |
| Propiedades de resistencia térmica | +120℃, 2000h |
| alargamiento a la rotura≥50% | |
| Vida de servicio | >25 years（-40℃~+90℃） |
| Consulte el cortocircuito permite que la temperatura | 200℃,5 （S） |
| Radio de curvatura | ≥4×φ (D<8M),≥6×φ (D≥8MM) |
| Resistance against acid and alkaline solution | EN60811-404 |
| Cold bending test | EN60811-504 |
| Weathering/U- resistance | HD605/A1 |
| 0-zone resistance at complete cable | EN50396 |
| Test under fire conditions | EN60332-1-2 |
