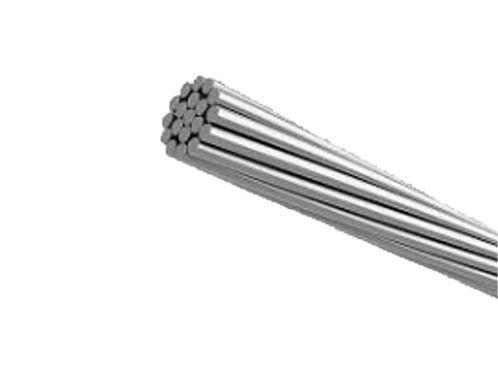

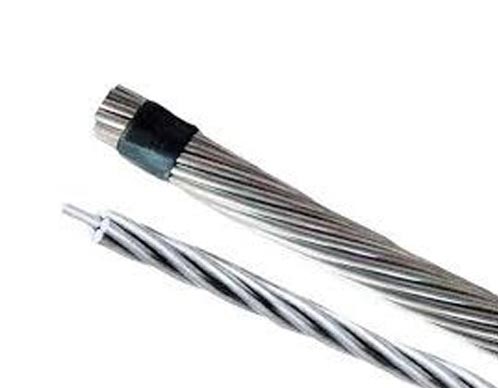

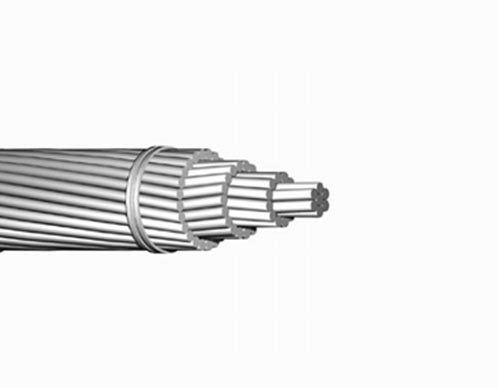

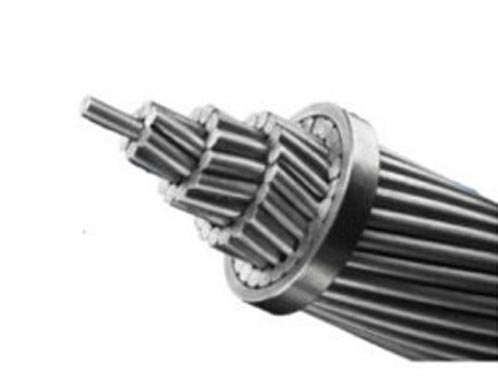

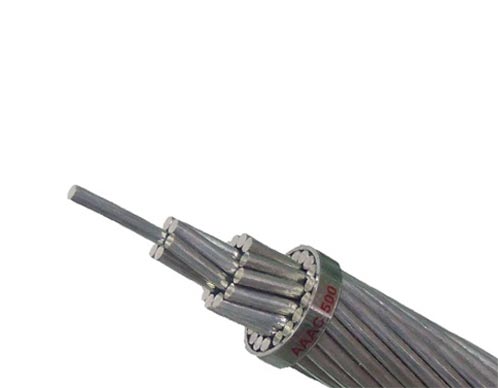

Conductores AAAC

Conductor de Aluminio desnudo de aleación 6201 – T81 cableado concéntricamente. Cable con una alta resistencia a la tesion al esfuerzo mecanico, de bajo peso en comparacion con cables de cobre, de larga duracion y bajo mantenimiento, ideal para trabajar en zonas con atmósferas de alta contaminación industrial o en lugares próximos al mar.

  • Send E-mail
  • Get Price
    • Compartir con:
    Matching information Technical data Related products Inquiry

    CABLES DE ALUMINIO DESNUDO AAAC

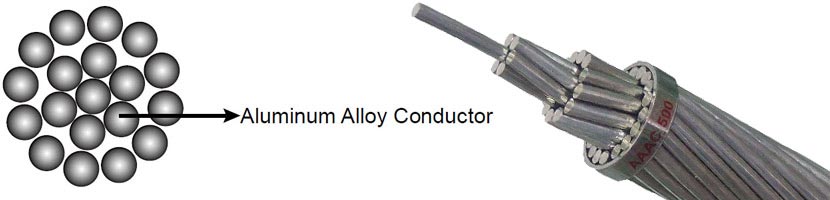

    Conductor de Aleación de Aluminio(All Aluminum Alloy Conductor)

    Segmento:

    Transmisión y Distribución



    Aplicación:

    Cables de Aluminio 6201 T81 utilizados en líneas aéreas de transmisión y distribución primaria o secuandaria, de energía eléctrica, presentan una excelente relación carga de ruptura-peso y poseen una buena resistencia a la corrosión



    Normas y Especificaciones:

    ASTM B 399/B 399M / BS 3242 / BS EN 50182 / IEC 61089 / DIN 48201-6 standards.



    Nota: otras configuraciones y calibres no especificados en este catálogo están disponibles bajo pedido.

    ASTM B399data
    Sección nominal Formación Diámetro exterior Masa Carga de rotura calculada Resistencia eléctrica Intensidad
    de corriente*

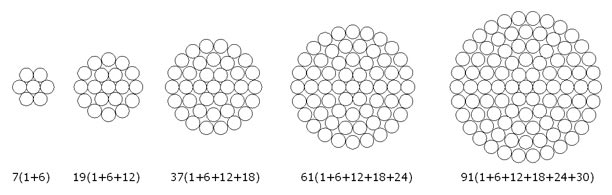

    AWG&MCM mm² No.x mm mm Kg/Km KN Ω/Km A
    6 13.2 7/1.55 4.65 36.2 4.18 2.5361 69
    4 21.1 7/1.96 5.88 57.9 6.69 1.586 93
    2 33.5 7/2.47 7.41 92 10.6 0.9987 123
    0 53.5 7/3.12 9.36 146.8 17 0.62592 165
    2/0 67.3 7/3.50 10.5 184.8 20.4 0.49738 190
    3/0 84.9 7/3.93 11.79 233 25.7 0.3945 219
    4/0 107 7/4.42 13.26 294.7 32.5 0.31188 253
    250 126 19/2.91 14.55 346.7 38.8 0.26509 280
    500 253 19/4.12 20.6 695 74.2 0.13224 429
    550 279 37/3.10 21.7 766.2 83.9 0.11995 455
    1000 508 37/4.18 29.26 1393 146 0.06597 653
    1250 631 61/3.63 32.67 1732 179 0.05306 743
    BS EN 50182data
    Denominación Formación Sección nominal Diámetro exterior Masa Carga de rotura calculada Resistencia eléctrica Intensidad
    de corriente*
    No.x mm mm² mm Kg/Km KN Ω/Km A
    Box 7/1.85 18.8 5.55 51.4 5.55 1.748 87
    Acacia 7/2.08 23.8 6.24 64.9 7.02 1.3828 101
    Almond 7/2.34 30.1 7.02 82.2 8.88 1.0926 116
    Cedar 7/2.54 35.5 7.62 96.8 10.46 0.9273 129
    Holly 7/3.91 84.1 11.73 229.5 24.79 0.3913 219
    Oak 7/4.65 118.9 13.95 324.5 35.07 0.2767 272
    Mulberry 19/3.18 150.9 15.9 414.3 44.52 0.2192 314
    Elm 19/3.76 211 18.8 579.2 62.24 0.1568 386
    Poplar 37/2.87 239.4 20.09 659.4 70.61 0.1387 416
    Totara 37/4.14 498.1 28.98 1372.1 146.93 0.0666 648
    Rubus 61/3.50 586.9 31.5 1622 173.13 0.0567 714
    Sorbus 61/3.71 659.4 33.39 1822.5 194.53 0.0505 764
