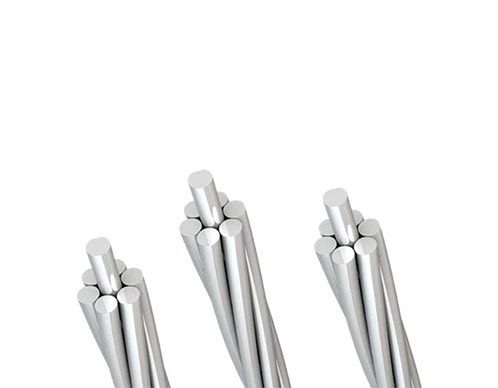

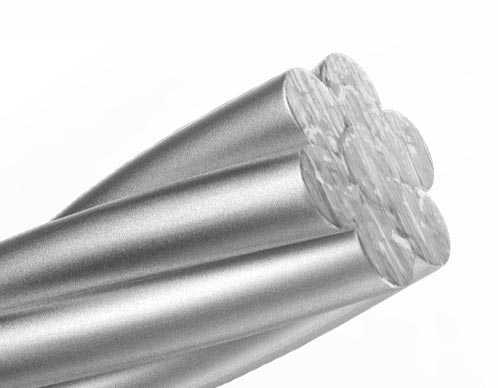

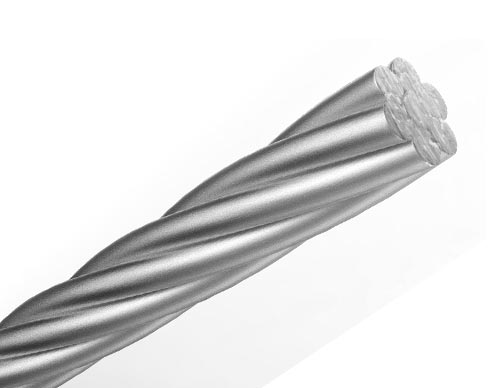

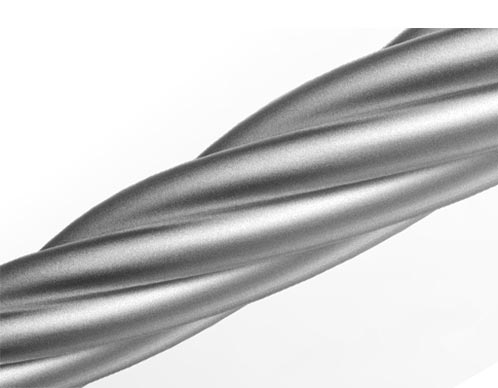

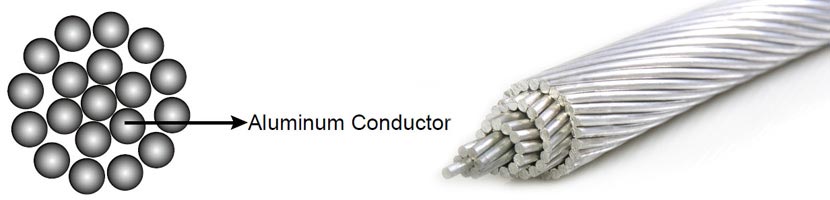

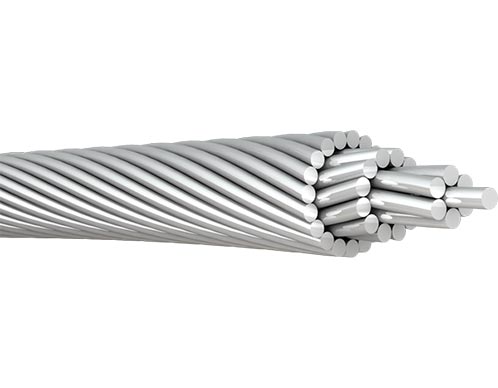

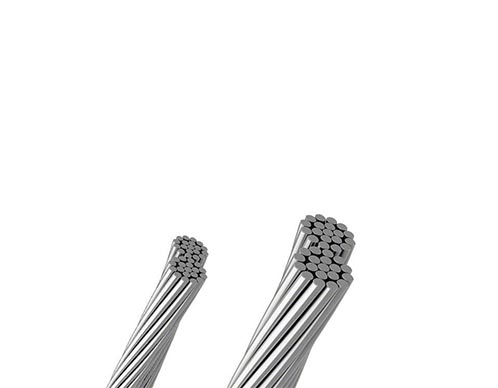

Cable de Aluminio desnudo 1350-H19, cableado concéntricamente. Cable de Aluminio con una alta conductividad y ductivilidad, resistencia mecanica adecuada para ser instalados en lineas aéreas en tramos corto, de bajo peso, larga duracion y bajo mantenimiento
Segmento:
Transmisión y Distribución
Aplicación:
Cables de Aluminio desnudo 1350-H19 para la transmisión y distribución de energía eléctrica, donde no se requiere una carga de ruptura tan alta, utilizado especialmente en vanos o tramos cortos.
Normas y Especificaciones:
ASTM B 231/B 231M / BS 215-1 / BS EN 50182 / IEC 61089 / DIN 48201-5 standards
Nota: otras configuraciones y calibres no especificados en este catálogo están disponibles bajo pedido.

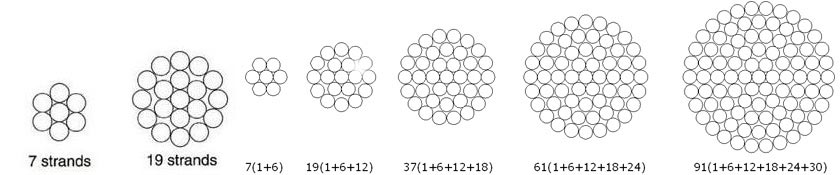

| Denominación | Sección nominal | Formación | Diámetro exterior | Masa | Carga de rotura calculada | Resistencia eléctrica | Intensidad | |
| de corriente* | ||||||||
| AWG&MCM | mm² | No.x mm | mm | Kg/Km | KN | Ω/Km | A | |
| Peachbell | 6 | 13.3 | 7/1.56 | 4.68 | 36.6 | 2.53 | 2.1477 | 75 |
| Rose | 4 | 21.1 | 7/1.96 | 5.88 | 58.2 | 3.91 | 1.3606 | 99 |
| Iris | 2 | 33.6 | 7/2.47 | 7.41 | 92.6 | 5.99 | 0.8567 | 132 |
| Pansy | 1 | 42.4 | 7/2.78 | 8.34 | 116.6 | 7.3 | 0.6763 | 153 |
| Poppy | 1/0.0 | 53.5 | 7/3.12 | 9.36 | 147.2 | 8.84 | 0.5369 | 176 |
| Aster | 2/0.0 | 67.4 | 7/3.50 | 10.5 | 185.7 | 11.1 | 0.4267 | 203 |
| Phlox | 3/0.0 | 85 | 7/3.93 | 11.79 | 233.9 | 13.5 | 0.3384 | 234 |
| Oxlip | 4/0.0 | 107.2 | 7/4.42 | 13.26 | 295.2 | 17 | 0.2675 | 270 |
| Valerian | 250 | 126.7 | 19/2.91 | 14.55 | 348.6 | 20.7 | 0.2274 | 299 |
| Tulip | 336.4 | 170.5 | 19/3.38 | 16.9 | 469.5 | 27.3 | 0.1686 | 359 |
| Orchid | 636 | 322.3 | 37/3.33 | 23.31 | 886.9 | 50.4 | 0.0892 | 530 |
| Magnolia | 954 | 483.4 | 37/4.08 | 28.56 | 1331 | 72.6 | 0.0594 | 676 |
|
Denominación |
Sección nominal |
Formación |
Diámetro exterior |
Masa |
Carga de rotura calculada |
Resistencia eléctrica |
Intensidad de corriente* |
|
mm² |
No.x mm |
mm |
Kg/Km |
KN |
Ω/Km |
A |
|
|
10 |
10 |
7/1.35 |
4.05 |
27.4 |
1.95 |
2.8633 |
62 |
|
16 |
16 |
7/1.71 |
5.13 |
43.8 |
3.04 |
1.7896 |
84 |
|
25 |
25 |
7/2.13 |
6.39 |
68.4 |
4.5 |
1.1453 |
110 |
|
40 |
40 |
7/2.70 |
8.1 |
109.4 |
6.8 |
0.7158 |
147 |
|
63 |
63 |
7/3.39 |
10.17 |
172.3 |
10.39 |
0.4545 |
195 |
|
100 |
100 |
19/2.59 |
12.95 |
274.8 |
17 |
0.2877 |
259 |
|
125 |
125 |
19/2.89 |
14.45 |
343.6 |
21.25 |
0.2302 |
297 |
|
160 |
160 |
19/3.27 |
16.35 |
439.8 |
26.4 |
0.1798 |
345 |
|
200 |
200 |
19/3.66 |
18.3 |
549.7 |
32 |
0.1439 |
396 |
|
250 |
250 |
19/4.09 |
20.45 |
687.1 |
40 |
0.1151 |
454 |
|
315 |
315 |
37/3.29 |
23.03 |
867.9 |
51.97 |
0.0916 |
522 |
|
630 |
630 |
61/3.63 |
32.67 |
1738.3 |
100.8 |
0.0458 |
789 |
