Conductores ACAR

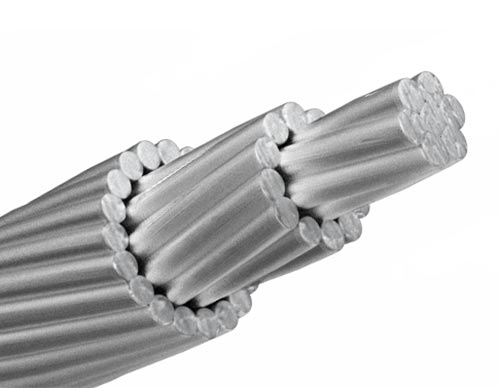

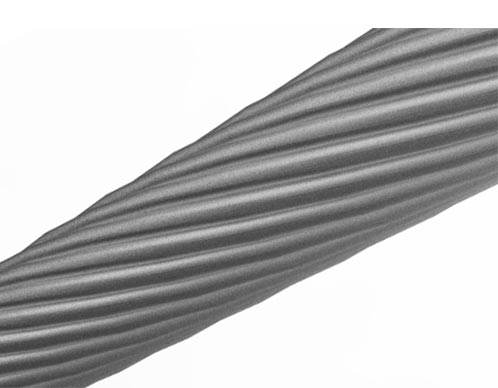

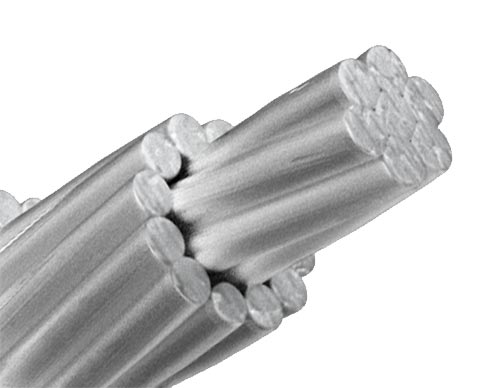

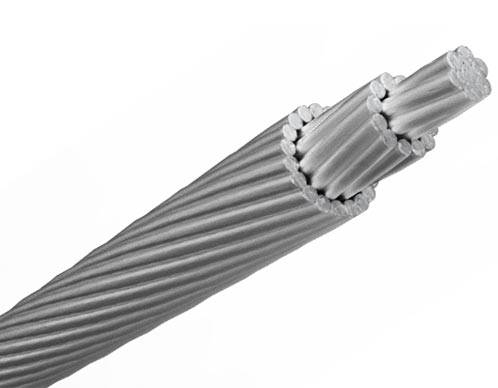

Cable de aluminio 1350 – H19 cableados concéntricamente alrededor de un núcleo de aleación de aluminio 6201 – T81. Excelente relación de las propiedades electricas-carga de ruptura-peso, ideal para trabajar en sistema de transmisión de tramos largos

  • Send E-mail
  • Get Price
    • Compartir con:
    Matching information Technical data Related products Inquiry

    CABLES DE ALUMINIO DESNUDO ACSR

    Segmento:

    Transmisión y Distribución



    Aplicación:

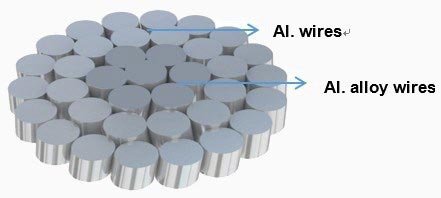

    Cables de Aluminio ACAR formado por Alambres de aluminio 1350, trenzados sobre un alma compuesta por Alambres de aluminio aleación 6201, utilizados en líneas aéreas de transmisión y distribución de energía eléctrica, presentan una excelente relación carga de ruptura-peso-capacidad de corriente.



    Normas y Especificaciones:

    ASTM B230, ASTM B398, ASTM B524, IEC 61089 etc.



    Nota: otras configuraciones y calibres no especificados en este catálogo están disponibles bajo pedido.

    data
    Denominación Diámetro Formación Sección nominal Masa Carga de rotura calculada Resistencia eléctrica
    mm² Wire Conductor(mm) Al Alloy Al Alloy Total Kg/km kn Ω/km
    (mm) (mm²） (mm²) (mm²)
    16 1.76 5.28 4 3 9.73 7.3 17 46.6 3.85 1.7896
    25 2.2 6.6 4 3 15.2 11.4 26.6 72.8 5.93 1.1453
    40 2.78 8.35 4 3 24.3 18.3 42.6 116.5 9.25 0.7158
    63 3.49 10.5 4 3 38.3 28.7 67.1 183.5 14.38 0.4545
    100 4.4 13.2 4 3 60.8 45.6 106 291.2 22.52 0.2863
    125 2.97 14.9 12 7 83.3 48.6 132 362.7 27.79 0.2302
    160 3.36 16.8 12 7 107 62.2 169 464.2 35.04 0.1798
    200 3.76 18.8 12 7 133 77.8 211 580.3 43.13 0.1439
    250 4.21 21 12 7 167 97.2 264 725.3 53.92 0.1151
    250 3.04 21.3 18 19 131 138 269 742.2 60.39 0.1154
    315 3.34 23.4 30 7 263 613 324 892.6 60.52 0.0916
    315 3.42 23.9 18 19 165 174 339 935.1 76.09 0.0916
    400 3.76 26.3 30 7 334 778 411 1133.5 75.19 0.0721
    400 3.85 27 18 19 210 221 431 1187.5 95.58 0.0721
    450 3.99 27.9 30 7 375 876 463 1275.2 84.59 0.0641
    450 4.08 28.6 18 19 236 249 485 1335.9 107.52 0.0641
    500 4.21 29.4 30 7 417 973 514 1416.9 93.98 0.0577
    500 4.31 30.1 18 19 262 277 539 1484.3 119.47 0.0577
    560 4.45 31.2 30 7 467 109 576 1586.9 105.26 0.0515
    560 3.45 31 54 7 504 654 570 1571.9 101.54 0.0516
    630 3.71 33.4 42 19 454 205 660 1820 130.25 0.0458
    630 3.79 34.1 24 37 271 417 688 1897.5 160.19 0.0458
    710 3.94 35.5 42 19 512 232 743 2051.2 146.78 0.0407
    710 4.02 36.2 24 37 305 470 775 2138.4 180.53 0.0407
    800 4.18 37.6 42 19 577 261 838 2311.2 165.39 0.0361
    800 4.27 38.4 24 37 344 530 873 2409.5 203.41 0.0361
    900 4.43 39.9 42 19 649 294 942 2600.1 186.06 0.0321
    900 3.66 40.2 54 37 567 388 955 2638.4 198.54 0.0321
    1000 3.8 41.8 72 19 816 215 1032 2849.1 190.94 0.0289
    1000 3.85 42.4 54 37 630 432 1061 2931.6 221.71 0.0289
