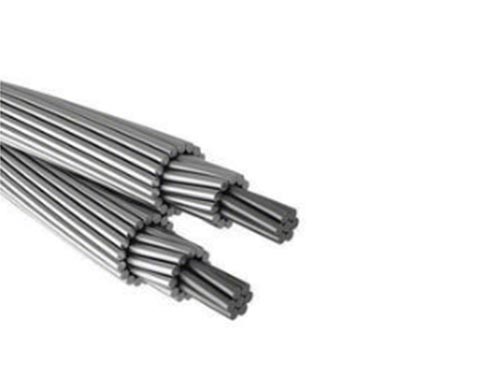

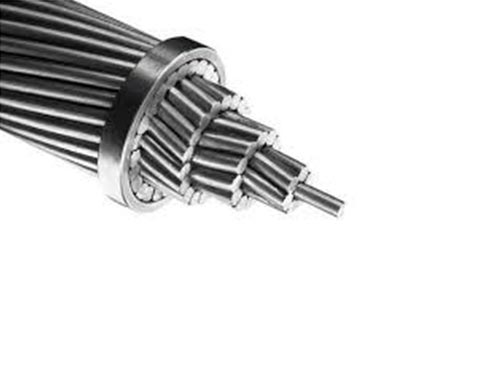

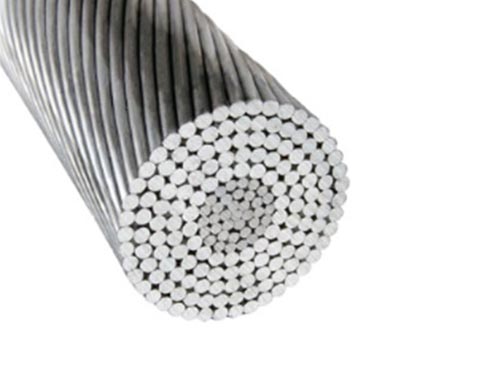

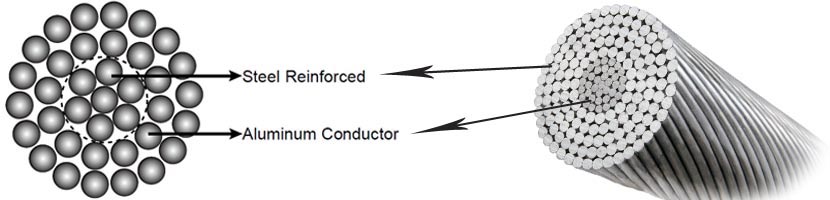

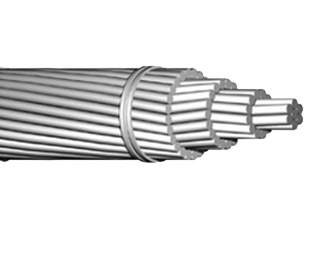

Cable de Aluminio desnudo 1350-H19, cableados concéntricamente alrededor de un núcleo de Acero Galvanizado. Cable con una alta resistencia a la tesion al esfuerzo mecanico, adecuada para ser instalados en lineas aéreas en tramos largos, de bajo peso en comparacion con cables de cobre, alta capacida de corriente, de larga duracion y bajo mantenimiento
Segmento:
Transmisión y Distribución
Aplicación:

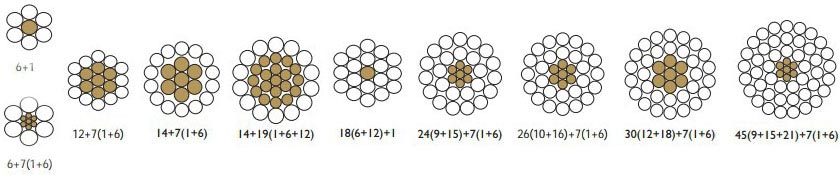

Cables de Aluminio desnudo con Alama de Acero Galvanizado, utilizados en líneas aéreas de transmisión y distribución de energía eléctrica, donde se requiere de una alta carga de ruptura. Con diferentes cableados en el núcleo de acero se pueden obtener diferentes cargas de ruptura, sin sacrificar la capacidad de conducción de corriente
Normas y Especificaciones:
ASTM B 232/B 232M / BS 215-2 / BS EN 50182 / IEC 61089 / DIN 48204 / JIS C 3110 standards.
Nota: otras configuraciones y calibres no especificados en este catálogo están disponibles bajo pedido.
| Denominación | Formación | Sección nominal | Diámetro exterior | Masa | |||
| AL | Steel | AL | Steel | Total | |||
| No.x mm | No.x mm | mm² | mm² | mm² | mm | Kg/Km | |
| Turkey | 6/1.68 | 1/1.68 | 13.3 | 2.22 | 15.52 | 5.04 | 53.6 |
| Swan | 6/2.12 | 1/2.12 | 21.18 | 3.53 | 24.71 | 6.36 | 85.3 |
| Swanate | 7/1.96 | 1/2.61 | 21.12 | 5.35 | 26.47 | 6.53 | 99.6 |
| Sparrow | 6/2.67 | 1/2.67 | 33.59 | 5.6 | 39.19 | 8.01 | 135.7 |
| Sparate | 7/2.47 | 1/3.30 | 33.54 | 8.55 | 42.09 | 8.24 | 158.7 |
| Robin | 6/3.00 | 1/3.00 | 42.41 | 7.07 | 49.48 | 9 | 171.1 |
| Raven | 6/3.37 | 1/3.37 | 53.52 | 8.92 | 62.44 | 10.11 | 216.1 |
| Penguin | 6/4.77 | 1/4.77 | 107.22 | 17.87 | 125.09 | 14.31 | 432.7 |
| Merlin | 18/3.47 | 1/3.47 | 170.22 | 9.46 | 179.68 | 17.35 | 542.8 |
| Linnet | 26/2.89 | 7/2.25 | 170.55 | 27.83 | 198.38 | 18.31 | 687.5 |
| Pelican | 18/4.14 | 1/4.14 | 242.31 | 13.46 | 255.77 | 20.7 | 769.7 |
| Hawk | 26/3.44 | 7/2.67 | 241.65 | 39.19 | 280.84 | 21.77 | 975.1 |
| Petrel | 12/2.34 | 7/2.34 | 51.61 | 30.1 | 81.71 | 11.7 | 377.7 |
| Dotterel | 12/3.08 | 7/3.08 | 89.41 | 52.15 | 141.56 | 15.4 | 656.1 |
| Denominación | Sección nominal | Formación | Diámetro exterior | Masa | |||||
| AL | Steel | Total | AL | Steel | Core | Total | Total | ||
| Nominal | Teorical | ||||||||
| mm² | mm² | mm² | mm² | No.× mm | No.× mm | mm | mm | Kg/Km | |
| Mole | 10 | 10.62 | 1.77 | 12.39 | 6/1.50 | 1/1.50 | 1.5 | 4.5 | 43 |
| Gopher | 25 | 26.24 | 4.38 | 30.62 | 6/2.36 | 1/2.36 | 2.36 | 7.08 | 106 |
| Weasel | 30 | 31.61 | 5.27 | 36.88 | 6/2.59 | 1/2.59 | 2.59 | 7.77 | 128 |
| Fox | 35 | 36.66 | 6.11 | 42.77 | 6/2.79 | 1/2.79 | 2.79 | 8.37 | 149 |
| Rabbit | 50 | 52.88 | 8.82 | 61.7 | 6/3.35 | 1/3.35 | 3.35 | 10.05 | 214 |
| Racoon | 75 | 79.2 | 13.2 | 92.4 | 6/4.1 | 1/4.1 | 4.1 | 12.3 | 320 |
| Cat | 90 | 95.44 | 15.86 | 111.3 | 6/4.5 | 1/4.5 | 4.5 | 15.9 | 386 |
| Dog | 100 | 105 | 13.5 | 118.5 | 6/4.72 | 7/1.57 | 4.71 | 14.15 | 394 |
| Wolf | 150 | 158.1 | 36.8 | 194.9 | 30/2.59 | 7/2.59 | 7.77 | 18.13 | 726 |
| Sheep | 350 | 374.1 | 87.3 | 461.4 | 30/3.99 | 7/3.99 | 11.97 | 27.93 | 1718 |
