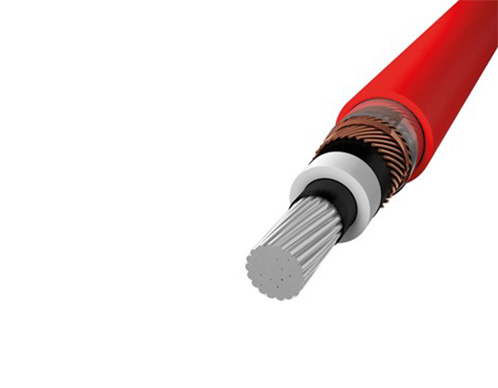

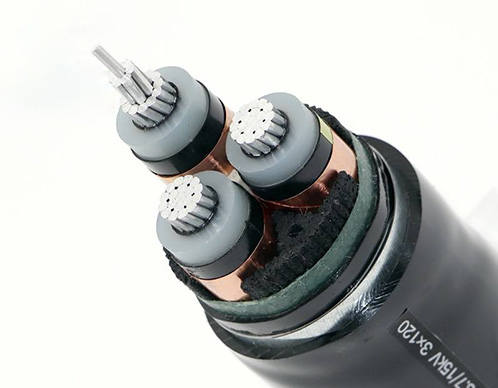

MT Cable de aluminio unipolar o tripolar

Estos cables se utilizan para instalaciones de media tensión o redes de distribución tanto en interior como en exterior.

  • Send E-mail
  • Get Price
    • Compartir con:
    Matching information Technical data Related products Inquiry

    Estos cables se utilizan para instalaciones de media tensión o redes de distribución tanto en interior como en exterior.

    Ex. para el suministro de estaciones transformadoras, infraestructura, aerogeneradores, parques solares, plantas fabriles, centros de datos entre otros.

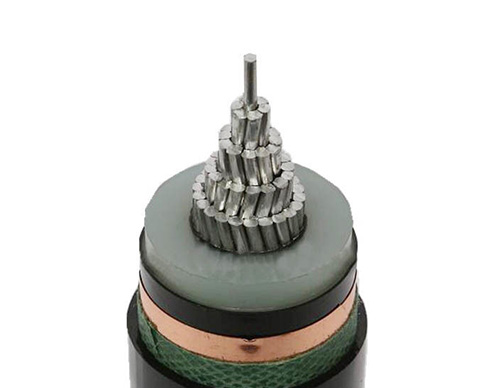

    CONSTRUCCIÓN:

    1.CONDUCTOR Aluminio clase 2 según IEC 60228.

    2.PANTALLA SOBRE CONDUCTOR Semiconductor extruido.

    3.AISLAMIENTO Polietileno reticulado, tipo XLPE.

    4.PANTALLA SOBRE AISLAMIENTO Semiconductor extruido.

    5.Bloqueo de agua radial, cinta de bloqueo de agua expandible(Opcional)

    6. PANTALLA METÁLICA hilos de cobre en hélice con cinta de cobre a contraespira. Sección total 16 mm2.

    7.Bloqueo de agua radial, cinta de bloqueo de agua expandible

    8.CUBIERTA EXTERNA:Poliolefina libre de halógenos de baja emisión de humos(LSZH).



    Tensión: 3,6 / 6 kV, 6 / 10 kV, 8,7 / 15 kv, 12 / 20 kV, 18 / 30 kV, 21 / 35 KV



    APLICACIONES: Pueden instalarse al aire, en bandejas o enterrados. Cubierta resistente a la abrasión y al desgarro. Fácil deslizamiento.

    Normas aplicables
    UNE-HD620 S2 I IEC 60502-2 I UNE-EN 30332-1-2 I UNE-EN 50266-2-3
    Seccion nominal Diametro nominal Conductor Espesor del aisl. XLPE Diametro sobre aisl. exterior Espesor de la cubierta exterior Diametro Cable Peso approx. del cable Resistance CC
    20 grC
    mm2 mm mm mm Nom. mm Nom. mm Kg/Km Q/km
    12/20KV
    95 11,5 4,9 24 2,75 35 1000 0,32
    120 12,9 4,9 25 2,75 37 1100 0,253
    150 14,3 4,9 27 2,75 38 1200 0,206
    185 16 4,9 28 2,75 40 1400 0,164
    240 18,3 4,9 31 2,75 43 1600 0,125
    300 20,4 4,9 33 2,75 45 1700 0,1
    400 23,4 4,9 36 2,75 49 2100 0,077
    500 26,8 4,9 39 2,75 52 2450 0,06
    630 30,5 4,9 43 2,75 55 2900 0,0469
    18/30KV
    95 11,5 7,25 28 2,75 39 1200 0,32
    120 12,9 7,25 30 2,75 41 1350 0,253
    150 14,3 7,25 31 2,75 42 1500 0,206
    185 16 7,25 33 2,75 44 1600 0,164
    240 18,3 7,25 35 2,75 47 1850 0,125
    300 20,4 7,25 37 2,75 48 2050 0,1
    400 23,4 7,25 40 2,75 52 2400 0,077
    500 26,8 7,25 44 2,75 55 2750 0,06
    630 30,5 7,25 47 2,75 58 3250 0,0469
